MATERI AJAR
| Mata Pelajaran | Dasar-Dasar Otomotif / Pemeliharaan Mesin Kendaraan Ringan |
| Program Keahlian | Teknik Otomotif (Teknik Kendaraan Ringan) |
| Kelas / Fase | XI / Fase F |
| Topik | Konstruksi Dasar dan Sistem Pendukung Mesin Bensin 4-Tak |
| Alokasi Waktu | 2 Jam Pelajaran (2 x 45 menit) |
A. Pendahuluan
"Di balik kap mesin yang tampak rumit, ada logika dan keteraturan yang indah. Hari ini, kita bukan hanya belajar, kita akan membongkar rahasia itu bersama-sama. Siapkan diri kalian untuk menjadi ahlinya!"
Selamat pagi! Pada pertemuan sebelumnya, kita telah mempelajari "resep rahasia" cara kerja sebuah mesin, yaitu melalui 4 Langkah (Tak): Hisap, Kompresi, Usaha, dan Buang. Kita sudah tahu bagaimana mesin menghasilkan tenaga.
Sekarang, mari kita melangkah lebih dalam. Jika mesin kita ibaratkan seorang atlet, kita sudah tahu cara ia berlari. Hari ini, kita akan "membedah" tubuh atlet tersebut. Kita akan berkenalan dengan tulang-belulang yang menjadi rangkanya, otot-otot yang menjadi penggeraknya, serta organ-organ vital yang menjaganya tetap hidup dan bertenaga.
Setelah mempelajari modul ini, kalian akan bisa menyebutkan nama-nama komponen utama mesin dan menjelaskan fungsi dari sistem-sistem penting yang membuatnya dapat bekerja dengan sempurna.
Memahami bahwa mesin kendaraan bukan hanya sekumpulan logam, tetapi sebuah sistem kompleks di mana setiap komponen dan sistem pendukung memiliki peran vital yang saling bergantung untuk menghasilkan tenaga. Kerusakan pada satu bagian kecil dapat mempengaruhi kinerja keseluruhan mesin.
B. Membongkar Rangka Mesin: Komponen Utama
Secara garis besar, "tubuh" mesin terbagi menjadi dua bagian utama: komponen yang diam sebagai pondasi, dan komponen yang bergerak untuk menghasilkan tenaga.
1. Komponen Diam (Stationary Parts) - "Tulang & Rangka Mesin"
Ini adalah bagian-bagian yang menjadi rumah bagi komponen lainnya. Mereka kokoh dan tidak ikut bergerak.
Blok Silinder (Cylinder Block)
Fungsi: Merupakan fondasi atau badan utama dari mesin. Di dalamnya terdapat lubang-lubang silinder tempat piston bergerak naik dan turun.
Analogi: Rangka badan manusia yang menjadi tempat organ-organ vital menempel.
Kepala Silinder (Cylinder Head)
Fungsi: Menutup bagian atas blok silinder. Bagian ini sangat kompleks karena menjadi tempat dudukan katup (valve), busi, dan mekanisme poros nok (camshaft).
Analogi: Kepala manusia, tempat otak (mekanisme katup) dan mulut (katup) berada.
Bak Oli / Karter (Oil Pan)
Fungsi: Terletak di bagian paling bawah mesin, berfungsi sebagai wadah untuk menampung oli pelumas.
Analogi: "Wadah penampung darah" mesin.
2. Komponen Bergerak (Moving Parts) - "Otot Penggerak Mesin"
Inilah bagian-bagian yang bekerja keras mengubah energi panas dari pembakaran menjadi energi gerak putar.
Piston dan Cincin Piston (Piston & Piston Rings)
Fungsi: Piston bergerak naik-turun di dalam silinder untuk melakukan 4 langkah kerja. Cincin piston berfungsi untuk merapatkan celah antara piston dan dinding silinder agar tidak terjadi kebocoran kompresi dan mencegah oli masuk ke ruang bakar.
Analogi: Jantung pemompa di dalam mesin.
Batang Piston (Connecting Rod)
Fungsi: Menghubungkan piston dengan poros engkol. Fungsinya seperti lengan yang meneruskan daya dorong dari piston.
Analogi: Lengan bawah atlet yang menghubungkan siku dengan pergelangan tangan.

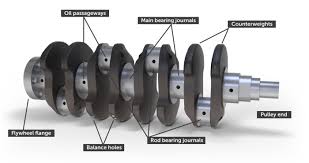

Poros Engkol (Crankshaft)
Fungsi: Komponen paling vital yang mengubah gerakan naik-turun (linear) dari piston menjadi gerakan putar (rotasi). Gerakan putar inilah yang akhirnya sampai ke roda.
Analogi: Engkol pada sepeda atau pedal, yang mengubah gerakan kaki naik-turun menjadi putaran roda.
Poros Nok (Camshaft)
Fungsi: Bertugas seperti "sutradara" yang mengatur kapan katup hisap dan katup buang harus membuka dan menutup. Putarannya diselaraskan dengan putaran poros engkol melalui timing belt/chain.
Analogi: Otak pengatur waktu yang memberi perintah kapan harus "menghirup napas" dan "menghembuskan napas".
Katup (Valve)
Fungsi: Berperan sebagai pintu gerbang. Katup Hisap (Intake Valve) membuka untuk memasukkan campuran udara-bahan bakar. Katup Buang (Exhaust Valve) membuka untuk mengeluarkan gas sisa pembakaran.
Analogi: Pintu hidung untuk menarik napas dan pintu mulut untuk menghembuskan napas.
"Kalian tidak sedang menghafal nama komponen, kalian sedang membangun 'kamus' di dalam kepala. Semakin kaya kamus itu, semakin andal kalian menjadi 'dokter mesin' yang dicari banyak orang."
C. Organ Vital Mesin: Sistem-Sistem Pendukung
Agar "tubuh" mesin dapat bekerja, ia membutuhkan sistem pendukung yang vital, sama seperti manusia butuh sistem pernapasan, pencernaan, dan peredaran darah.
1. Sistem Bahan Bakar (Sistem Pencernaan Mesin) ⛽
Fungsi Utama: Menyediakan campuran udara dan bahan bakar dengan perbandingan yang ideal untuk dikirim ke ruang bakar.
Komponen Kunci: Tangki, Pompa Bahan Bakar, Saringan (Filter) Bahan Bakar, dan Karburator (mobil lama) atau Injektor (mobil modern/EFI).
Cara Kerja Singkat: Bensin dari tangki dipompa, disaring, lalu disemprotkan oleh injektor atau dicampur oleh karburator dengan udara sebelum masuk ke silinder saat langkah hisap.
Jika Bermasalah: Jika saringan bensin kotor, aliran bensin terhambat, mesin terasa "ngempos" atau tidak bertenaga. Jika pompa mati, mesin tidak akan bisa hidup.
2. Sistem Pengapian (Sistem Saraf Mesin) ⚡
Fungsi Utama: Memercikkan bunga api listrik bertegangan tinggi pada saat yang sangat tepat (di akhir langkah kompresi) untuk membakar campuran bahan bakar.
Komponen Kunci: Aki (Baterai), Koil Pengapian (Ignition Coil), Distributor/CDI (mobil lama) atau ECU (Electronic Control Unit, di mobil modern), Kabel Busi, dan Busi (Spark Plug).
Cara Kerja Singkat: Aki memberikan sumber listrik, koil melipatgandakan tegangannya menjadi ribuan volt, lalu ECU/distributor mengatur waktunya agar busi memercikkan api tepat pada waktunya.
Jika Bermasalah: Jika busi sudah aus (mati), maka pembakaran tidak akan terjadi di silinder tersebut, menyebabkan mesin "pincang" atau bergetar hebat.
3. Sistem Pelumasan (Sistem Peredaran Darah Mesin) 💧
Fungsi Utama: Melapisi komponen yang saling bergesekan dengan lapisan oli untuk mengurangi keausan, mendinginkan komponen, membersihkan kotoran, dan mencegah karat.
Komponen Kunci: Karter (Bak Oli), Pompa Oli, Saringan (Filter) Oli, dan Saluran Oli (Oil Galleries).
Cara Kerja Singkat: Pompa menghisap oli dari karter, mendorongnya melalui filter untuk dibersihkan, lalu mengalirkannya ke seluruh komponen bergerak seperti poros engkol dan poros nok.
Jika Bermasalah: Jika oli kurang atau pompa oli rusak, komponen akan bergesekan langsung tanpa pelumas. Akibatnya, timbul panas berlebih, suara mesin menjadi sangat kasar, dan dalam waktu singkat mesin akan "jebol" atau macet total.
4. Sistem Pendingin (Sistem Keringat Mesin) 🌡️
Fungsi Utama: Menjaga suhu kerja mesin agar tetap stabil dan ideal (biasanya antara 80-95° Celsius).
Komponen Kunci: Radiator, Tutup Radiator, Kipas Pendingin, Pompa Air (Water Pump), Termostat, Selang-selang, dan Cairan Pendingin (Coolant/Water).
Cara Kerja Singkat: Pompa air mensirkulasikan cairan pendingin ke seluruh bagian panas mesin (water jacket). Cairan panas ini kemudian didinginkan saat melewati radiator dengan bantuan hembusan udara dari kipas. Termostat berfungsi sebagai gerbang yang mengatur sirkulasi.
Jika Bermasalah: Jika radiator bocor atau kipas mati, mesin tidak bisa didinginkan dengan baik. Temperatur akan terus naik hingga terjadi overheat, yang bisa menyebabkan kepala silinder melengkung dan kerusakan fatal lainnya.
"Ingat, mesin sehebat apa pun bisa lumpuh hanya karena satu busi yang mati atau filter yang tersumbat. Ini mengajarkan kita bahwa dalam dunia teknik, tidak ada yang namanya 'detail sepele'. Semua penting."
D. Rangkuman
Konstruksi Dasar Mesin terdiri dari dua bagian utama:
Komponen Diam (Rangka): Blok Silinder, Kepala Silinder, Bak Oli.
Komponen Bergerak (Otot): Piston, Batang Piston, Poros Engkol, Poros Nok, Katup.
Sistem Pendukung Vital ada empat, dengan analogi sebagai berikut:
Bahan Bakar: Sistem Pencernaan.
Pengapian: Sistem Saraf.
Pelumasan: Sistem Peredaran Darah.
Pendingin: Sistem Keringat (pengatur suhu tubuh).
Semua komponen dan sistem ini saling bergantung dan harus bekerja secara harmonis. Kerusakan pada satu sistem akan berdampak buruk pada kinerja keseluruhan mesin.
"Pahami Anatominya, Kuasai Tenaganya."
Aktivitas & Diskusi Kelompok
Bagi siswa menjadi 4 kelompok.
Setiap kelompok diberi tugas untuk fokus pada satu sistem (Bahan Bakar, Pengapian, Pelumasan, Pendingin).
Tugas masing masing kelompok :
Mencari komponen sistem tersebut pada engine stand atau gambar.
Mendiskusikan apa yang akan terjadi jika salah satu komponen di sistem tersebut rusak (contoh: Apa jadinya jika pompa bensin mati? Atau jika kipas radiator tidak berputar?).
Setiap kelompok mempresentasikan hasil diskusinya secara singkat (5 menit per kelompok).
Pesan Kunci: Memahami nama dan fungsi setiap bagian ini adalah langkah pertama dan paling fundamental sebelum kita melangkah ke materi selanjutnya, yaitu cara merawat, mendiagnosis kerusakan, dan memperbaiki mesin.
